デザインレビュー（DR）と検図の違いは？

デザインレビュー（DR）と検図は、どちらも「設計が正しいかを確かめる」ための仕組みです。そのため、現場では同じ会議の中で両方が行われたり、言葉が入れ替わって使われたりすることも少なくありません。

ただ、二つは立てている問いが違います。デザインレビューは「そもそも、この設計で本当に良いのか」を議論して評価する場です。検図は「この設計・図面に間違いや不備がないか」をチェックする業務です。問いが違うので、行うタイミングも、参加する人も、確認する対象も変わります。

この記事では、DRと検図の違いを目的・タイミング・参加者・確認対象の4つの軸で整理したうえで、両者が混ざると何が起きるのか、それぞれを機能させるにはどうすればよいのかを解説します。

この記事の要点

• DRと検図は、どちらも設計の正しさを確認する行為。違いは問いにあり、DRは「この設計で良いのか」（妥当性）、検図は「この図面に誤りがないか」（正確性）を確かめる
• DRは要件・構想の段階から設計の途中で何度も行い、検図は3D CADモデルや2D図面ができた段階で行う
• DRは複数人・場合によっては複数部署が参加する会議体（カジュアルな場も含む）。検図は設計者本人と上長などによるチェック業務
• 両者が混ざると、DRが図面の細かい指摘で終わったり、検図の段階で設計方針の問題が見つかって大きな手戻りになったりする
• 形状と数値で判定できる検図項目は自動化しやすい。人の時間は、DRでの議論と判断に回すのが効果的

デザインレビュー（DR）と検図の違い

まず全体像を表で整理します。

比較の軸	デザインレビュー（DR）	検図
立てる問い	そもそも、この設計で本当に良いのか	この設計・図面に間違いや不備がないか
主な目的	設計方針・仕様の妥当性を議論し、評価・判断する	図面・モデルの誤りや記載漏れを見つけて直す

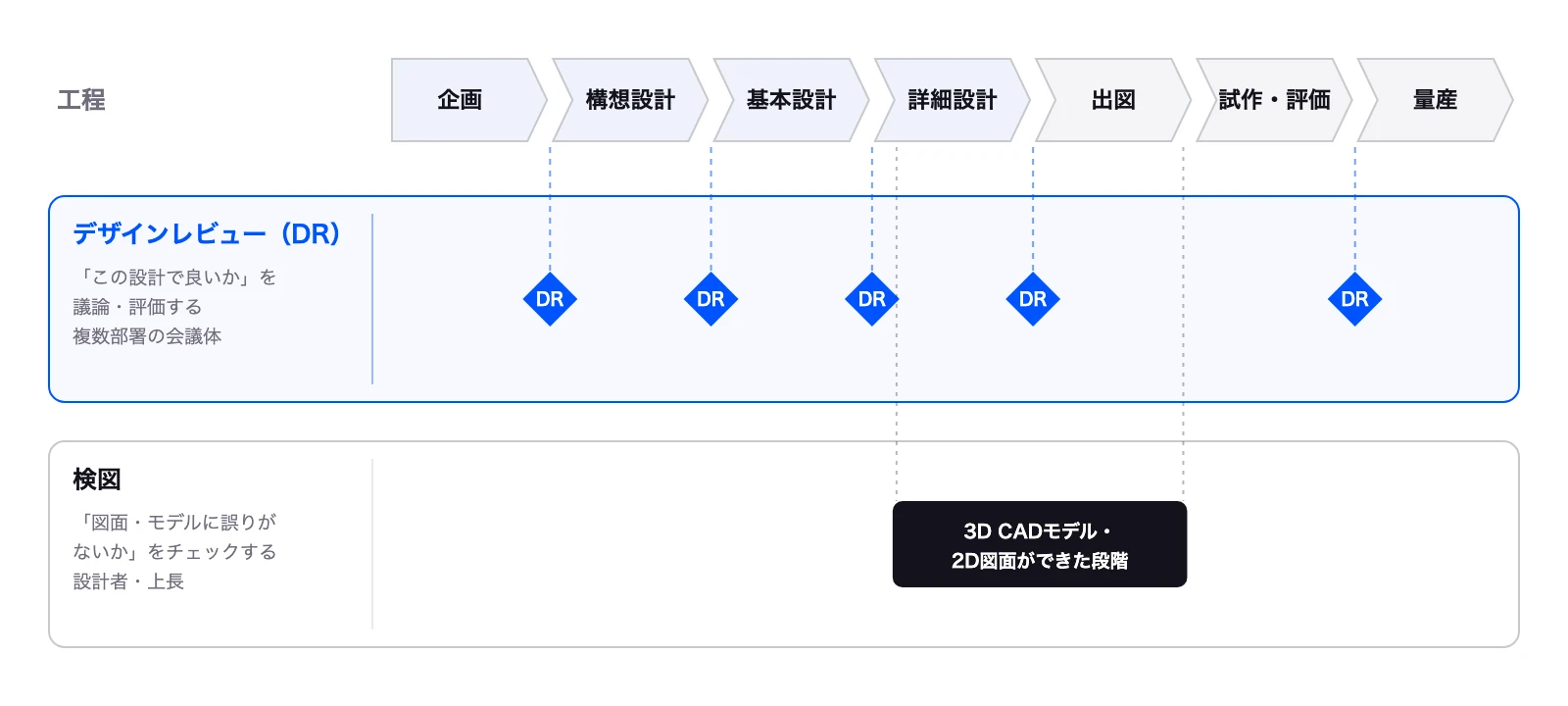

行うタイミング	要件・構想の段階から、設計の途中で節目ごとに	3D CADモデル・2D図面ができた段階（出図前）
形式	会議体（正式な審査会からカジュアルな相談の場まで）	チェック業務（セルフチェックと承認者の検図）
参加者	設計に加え、生産技術・製造・品質保証・調達など複数人・複数部署	設計者本人、上長・ベテラン設計者
確認する対象	要求仕様、構想、レイアウト、コスト・製造性・品質のリスク	寸法・公差、製図ルール、表題欄・注記、3Dと2Dの整合、加工可否
主なアウトプット	次の段階へ進めるかの判断、宿題・設計変更の方針	指摘と修正、承認された図面

一言でまとめると、DRは「方向が正しいか」を、検図は「描いたものが正しいか」を確かめる仕組みです。

デザインレビュー（DR）とは

デザインレビュー（DR）は、設計の各段階で、その時点の設計が要求を満たす方向に進んでいるかを、関係者で審議する活動です。日本語では「設計審査」と呼ばれることもあります。品質マネジメントシステムの国際規格であるISO 9001でも、設計・開発の過程でレビューを行うことが求められています。

設計の途中で、節目ごとに行う

DRの特徴は、図面が完成する前から始まることです。企画や構想の段階では、要求仕様の解釈や、構想の方向性そのものが議題になります。基本設計・詳細設計の段階では、レイアウトや主要部品の選定、製造方法、コスト、品質上のリスクが議題になります。出図前のDRや、試作評価のあとに量産へ進めるかを判断するDRもあります。

何段階で行うか、それぞれを何と呼ぶかは会社によって違います。重要なのは段階の数ではなく、後戻りのコストが大きくなる前に、方向性を確かめる場を置くことです。

複数の部署が、それぞれの立場で見る

DRには、設計者だけでなく、生産技術・製造・品質保証・調達・営業など、設計の結果を受け取る側の部署が参加します。設計者が自分では気づきにくい「作りにくさ」「調達しにくさ」「使われ方とのずれ」を、それぞれの専門の目で早めに出してもらうことが目的です。

形式は、合否を判定して次の段階へ進めるかを決める正式な審査会だけではありません。設計者同士でモデルを囲んで相談するような、カジュアルなDRの場を設けている現場も多くあります。

変更点に注目するDRBFM

DRの手法の一つに、DRBFM（Design Review Based on Failure Mode）があります。過去に実績のある設計からの「変更点」と、使われ方などの「変化点」に注目して、そこから起こりうる不具合を関係者で洗い出す手法です。ゼロから全項目を見直すのではなく、変えたところに議論を集中させる考え方は、DR全般を回すうえでも参考になります。

検図とは

検図は、具体化された3D CADモデルや2D図面に、誤りや不備、ルール違反がないかを確認する業務です。DRが「方向性」を問うのに対し、検図は「描かれたもの」を一つずつ確かめます。

図面・モデルができた段階で行う

検図の対象は、すでに形になった設計データです。3D CADでは、モデルの段階で干渉や加工のしやすさを確認することがあり、2D図面では出図の前に寸法や注記を確認します。設計の途中で何度も行うDRと違い、検図は出図という節目の直前に作業が集中しやすいのが特徴です。

設計者本人と上長が確認する

検図は、設計者本人によるセルフチェックと、上長やベテラン設計者による確認の二段で行うのが一般的です。会議の形を取らず、図面と向き合って一つずつ確認していく業務です。

見るのは「正確さ」と「作れるか」

検図で確認する主な項目は次のとおりです。

• 寸法・公差：必要な寸法が抜けていないか、二重寸法や矛盾がないか、公差の指示が成立しているか
• 製図のルール：投影法・線種・記号がJISや社内ルールに沿っているか
• 表題欄・注記：材質・表面処理・改訂履歴などが埋まっていて、内容が正しいか
• 3Dと2Dの整合：3D CADモデルと2D図面、部品表の内容が一致しているか
• 加工・組立の可否：加工できない形状や、部品同士の干渉がないか

2D図面で確認すべき項目は2D図面の検図チェックリストで詳しく整理しています。

なぜDRと検図は混ざりやすいのか

言葉の上では分けられても、実際の現場では両者の境目はあいまいになりがちです。WOGOが製造業の設計部門の方々とお話しする中でも、次のような運用をよく耳にします。

• 3D CADの段階で「相談レベルの検図」をしている：ユニット単位のモデルができた時点で、作れるか・干渉しないかをざっくり見る。DRとも正式な検図とも呼びにくい中間の場です
• 2段目の検図で、機能やコストまで見ている：上長の検図で図面の誤りを直したあと、機種のリーダーがモデル全体を見て、機能や部品の作りすぎまで指摘する。中身はDRに近い評価です
• 出図前のチーム会議で、干渉や機能をすり合わせている：定例の会議でモデルを囲み、干渉や組付けを確認する。形式はDR、見ている対象は検図です

こうした場があること自体は問題ではありません。混乱が起きるのは、その場で何を決めるのかが参加者の間でそろっていないときです。検図に「図面の記載ミスを拾う」ことまでを求めるのか、「過去の不具合と同じ問題がないか」まで求めるのかで、必要な人も時間も変わります。DRのつもりで集まったのに図面の誤記の指摘で時間が終わる、検図のつもりで回した図面に設計方針の差し戻しが返ってくる、といったずれはここから生まれます。

DRと検図を両方機能させるためのポイント

DRでは図面の細かい指摘より、方向性の議論に時間を使う

DRの時間は限られています。寸法の抜けや記号の誤りの指摘が続くと、肝心の「この仕様で良いのか」「どのリスクを残すのか」を話す前に時間切れになります。DRの前に設計者がセルフチェックを済ませ、議題を「判断が必要な点」と「各部署に見てほしいリスク」に絞っておくと、議論が方向性に向きます。

「そもそも」の指摘は検図まで持ち越さない

出図直前の検図で構想そのものの問題が見つかると、部品図を何枚も描き直すことになります。構想や配置の妥当性は、3D CADでユニット単位のモデルができた時点のDRで確かめておくのが理想です。流用設計では、元の設計から変えた箇所に議論を集中させると、短い時間でも抜けを減らせます。

検図の基準を文書にし、人によるばらつきを減らす

検図の指摘が検図者によって変わると、設計者は「誰に見てもらうか」で結果が変わると感じます。見る項目をチェックリストにして共有するのが第一歩です。ただし一般的な項目を並べただけでは、当たり前すぎて引っかかる図面がほとんどない、という声も聞きます。自社で実際に起きた不具合や、取引先の図面の書き方の慣習まで入れてこそ、検図の基準として機能します。

DRと検図で出た指摘を、次の設計に戻す

過去の不具合は報告書として残っていても、設計の情報とひも付いていないために、次の設計で同じ指摘が繰り返されることがあります。DRや検図で出た指摘は、その場で直して終わりにせず、チェックリストや設計ルールに戻しておくことが大切です。流用元の図面も、きちんと検図されたものとは限りません。流用するときは、元の図面を正解として扱わないようにします。

検図の自動化と、DRに残る人の役割

検図の項目のうち、寸法の抜け、加工できない形状、部品同士の干渉のように、形状と数値で判定できるものはシステムで自動チェックしやすい領域です。一方、DRで扱う「この仕様で本当に良いのか」「どのリスクを許容するのか」といった判断は、要求や事情を踏まえた人の議論が欠かせません。

この二つは対立するものではありません。機械的に判定できる検図を自動化すれば、設計者や上長が図面の細部を目で追う時間が減ります。その時間を、DRでの議論や判断に回すことができます。過去の不具合事例を照合したり、論点を事前に整理したりといったDRの準備も、デジタルの仕組みで支援しやすくなっています。

検図をどこまで自動化できるかは、AI検図とは？製造業の検図を自動化し、設計ミスと検図工数を減らす仕組みで詳しく整理しています。WOGOでも、3D CADデータから加工可否や設計ルールへの違反を自動で検出する自動検図（設計検証）に取り組んでいます。

デザインレビュー（DR）と検図に関するよくある質問

DRと検図は、どちらを先に行いますか？

DRのほうが先に始まります。DRは構想の段階から設計の節目ごとに行い、検図は3D CADモデルや2D図面ができてから行うためです。出図の直前には両方が近い時期に重なりますが、そのときは検図で図面の誤りを先に潰しておくと、DRの時間を方向性と残ったリスクの議論に使えます。

検図をしていれば、DRは不要ですか？

不要にはなりません。検図が確かめるのは、描かれた図面やモデルが正確かどうかです。仕様の読み違いや構想の方向違いのように、設計そのものの妥当性に関わる問題は、図面が正確に描かれていても検図では止まりません。逆に、DRで方向性を確かめても、図面の記載漏れや矛盾は検図で見る必要があります。

小規模な設計チームでもDRは必要ですか？

形式は軽くてかまいませんが、場は持つことをおすすめします。構想の段階で、別の設計者や製造・調達の担当者に考え方を説明して質問を受けるだけでも、一人では気づきにくい論点が出てきます。正式な審査会を開けない規模なら、カジュアルなDRを節目ごとに入れるのが現実的です。

DRには誰が参加すべきですか？

設計者に加えて、設計の結果を受け取る部署の人が参加するのが基本です。生産技術・製造・品質保証・調達のほか、議題によっては営業やサービス部門も入ります。ただし参加者を増やしすぎると一人ひとりの発言が浅くなるため、その回の議題に責任を持って意見を言える人に絞ることも大切です。

設計検証や設計レビューとは何が違いますか？

ISO 9001では、設計・開発の管理として「レビュー」「検証」「妥当性確認」を分けて考えます。レビューは設計の結果が要求を満たせるかを評価する活動、検証は設計のアウトプットがインプットの要求を満たしているかを確かめる活動です。この整理で言えば、DRはレビューにあたり、検図は検証の一部にあたります。なお「設計レビュー」は、DRとほぼ同じ意味で使われることが多い言葉です。

まとめ

デザインレビュー（DR）と検図は、どちらも設計の正しさを確認するための仕組みです。違いは立てる問いにあります。DRは「そもそも、この設計で本当に良いのか」を、構想の段階から設計の節目ごとに、複数の部署で議論して評価します。検図は「この設計・図面に間違いや不備がないか」を、3D CADモデルや2D図面ができた段階で、設計者と上長がチェックします。

二つが混ざると、DRが図面の細かい指摘で終わったり、検図の段階で方向性の問題が見つかって大きな手戻りになったりします。DRでは方向性を、検図では正確さを確かめると役割を分け、それぞれで出た指摘を次の設計に戻していくことが、両方を機能させる近道です。

検図の中でも形状と数値で判定できる項目は自動化しやすく、空いた時間をDRでの議論に回せます。まずは自社のDRで実際に何が議論されているかを振り返り、検図で見るべきことが混ざっていないかを確かめてみてください。

デザインレビューや検図の進め方、検図の自動化についてのご相談は、お問い合わせから承っています。

本記事は、3D・CAD・AI技術を活用し、製造業における設計検証・自動検図・設計/製図自動化のシステム開発に取り組む、東大発スタートアップの株式会社WOGOが執筆しました。
