板金設計チェックリスト｜曲げ・穴で確認すべき設計ルール

板金部品の手戻りの多くは、加工が始まってから発覚します。「その曲げは加工が困難です」「この穴は歪みます」。どちらも、設計段階で確認できたはずのものです。

この記事では、板金設計で確認すべきポイントを「曲げ」と「穴」の2つに整理します。ここでは具体的な閾値ではなく、何を・なぜ確認するのかに重点を置きました。閾値は板厚・材質・加工先の設備によって変わるため、値を覚えるより、値が決まる理屈を押さえるほうが実務では長く使えるためです。

なお本文中の図は、WOGOが3Dモデルの自動検図で実際に使っている検査項目の図解から抜粋したものです。

この記事の要点

• 板金の設計ルールは、設計上の作法ではなく加工機の物理的な制約の言い換えです。理由まで押さえると、初見の形状でも判断できます
• 見るべきは大きく2つ。曲げは「加工機に乗るか」、穴は「抜けるか・歪まないか」
• 逃げ（リリーフ）は独立した論点ではなく、曲げと穴のそれぞれに現れます。曲げの根元と、曲げ線上の穴で確認します
• 具体的な閾値は加工先ごとに異なります。社内標準を作るとき最初に議論が止まるのは、値ではなく「どこから測るか」という起点の定義です

板金設計のチェックはなぜ手戻りに直結するのか

板金は、平らな板を「抜いて」「曲げて」立体にする加工です。切削のように材料から削り出すのではなく、1枚の板を変形させて形をつくります。この工程の順序が、板金の設計ルールのほぼすべてを決めています。

• 抜く工程では、パンチとダイで板をせん断します。小さすぎる穴、近すぎる穴、鋭すぎる角は、型が壊れるか、板のほうが破れます
• 曲げる工程では、プレスブレーキのダイに板を乗せ、上型で押し込みます。板がダイに乗り切らない形状、上型や機械のベッドと干渉する形状は、そもそも機械に載りません

つまり板金の設計ルールは、「こうするのが望ましい」という作法ではなく、加工機の物理的な制約を設計者の言葉に翻訳したものです。だからこそ、閾値だけを暗記すると応用が効かず、理由まで押さえると、これまで見たことのない形状でも判断できるようになります。

そして、これらが守られていない図面は、加工が始まってから現場の指摘で戻ってきます。設計変更が1回発生すれば、関連部品の再設計・再検図・再手配が連鎖します。手戻りのコスト構造については、製造業の設計現場で起きる「手戻りコスト」と3D/2D検図の論点でも整理しています。

曲げで確認すべき設計ルール

曲げは「その形状が加工機に乗るか」という観点で見ます。

曲げRが付いているか、小さすぎないか

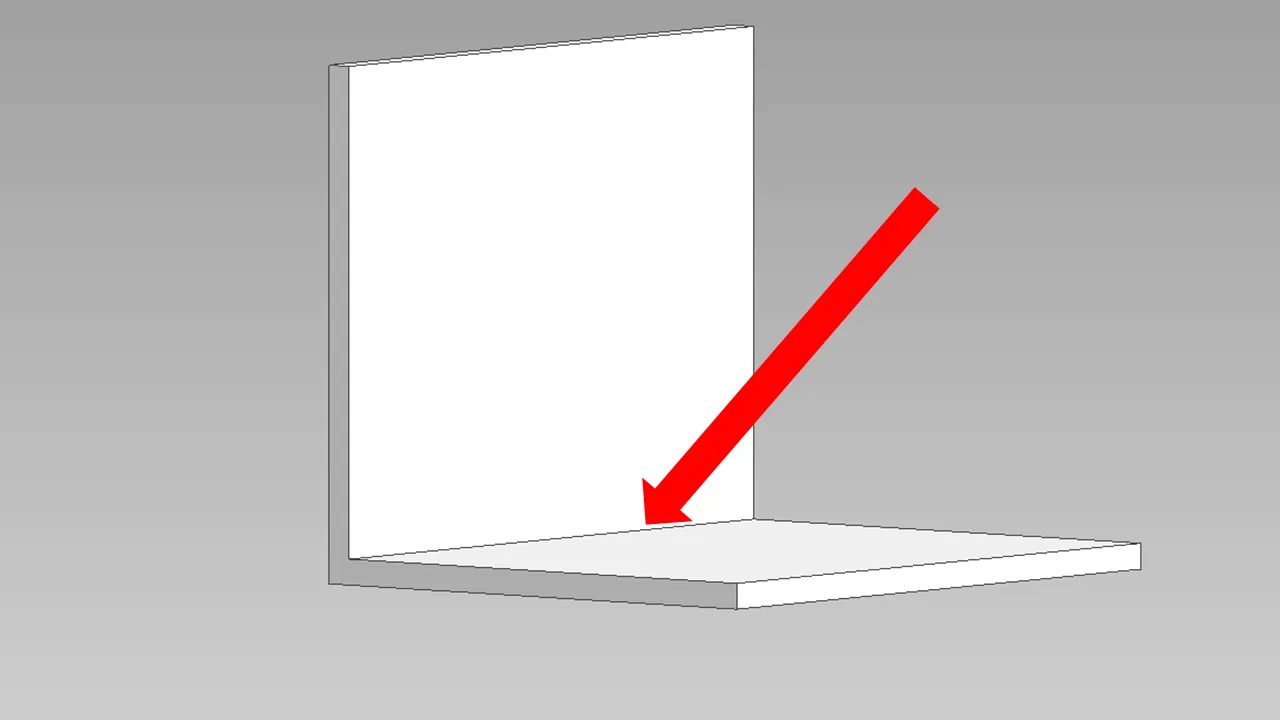

曲げには必ず半径がつきます。3D CADで角をピン角のままモデリングしていると、そのままでは製作できません。板金モードを使わずに面を押し出して作ったモデルで起きやすい漏れです。

また、Rが小さすぎると、曲げに必要な力が加工機の許容範囲を超えます。材料側もクラックが入りやすくなります。

• 曲げ部にフィレットが入っているか
• そのRが、加工先の標準的な金型で出せるRか

曲げ高さが足りているか

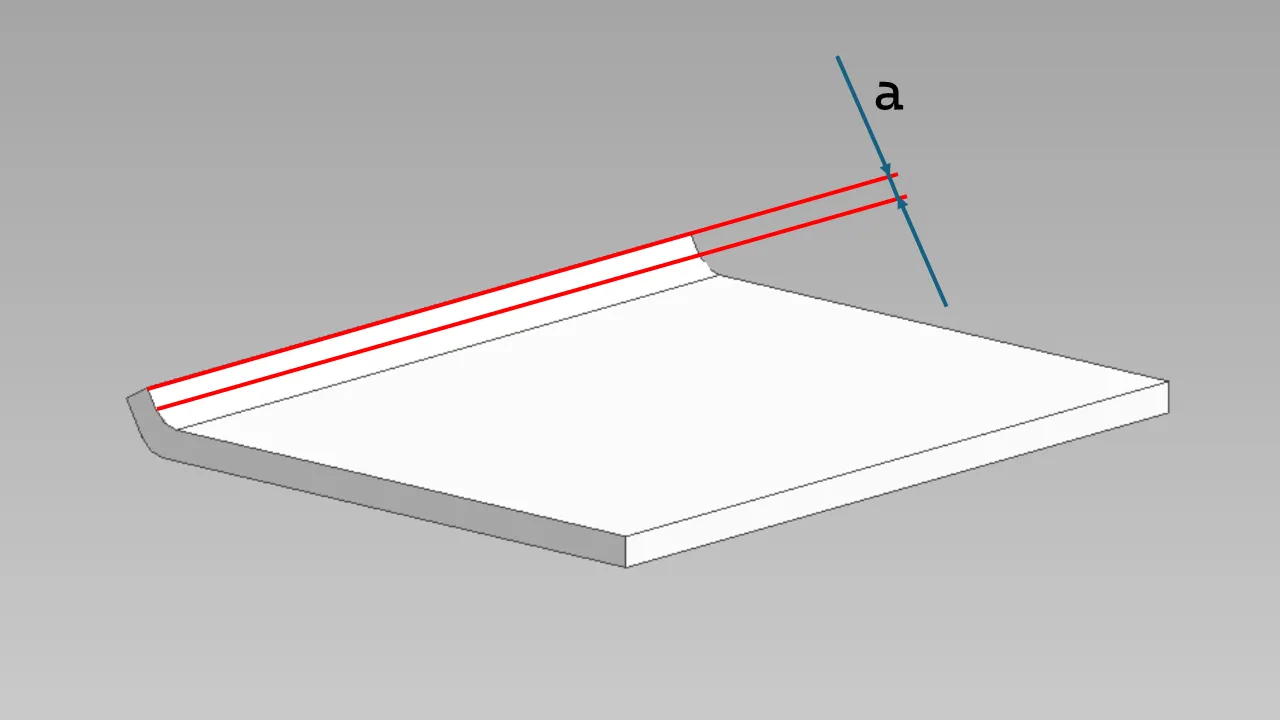

曲げ線から端面までの距離が短いと、板がダイに乗り切らず、曲げの力が正しく伝わりません。結果として角度が出ず、寸法もばらつきます。

• 曲げ線から端面までの距離が確保されているか
• 斜めにカットされた辺や、途中で幅が変わる辺は、最も短い箇所で成立するか
• フランジの一部だけが短い場合、そこだけ角度が出ない可能性がないか

曲げの根元とコーナーに逃げがあるか

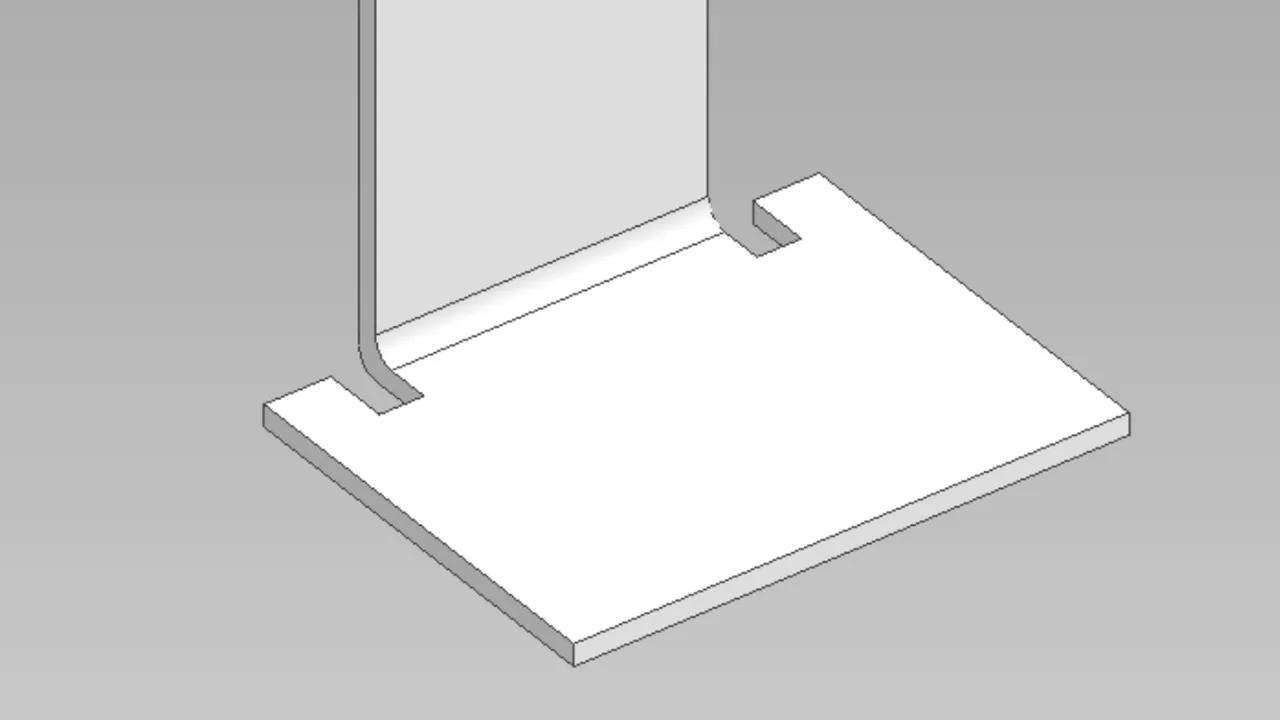

板の一部だけを曲げる（凸部を立てる）と、曲げる部分と曲げない部分の境界に応力が集中し、根元が引きつれて変形します。根元に切欠きを入れておけば、変形をそこで止められます。2方向の曲げが交わるコーナーも同じで、逃げがないと材料が重なるか、引きつれます。

逃げは「入れるかどうか」ではなく、変形をどこで受け止めるかを決める形状です。入れなければ、変形は設計者が意図していない場所に出ます。

• 部分曲げの根元に切欠きがあるか。その幅と深さが加工先の基準を満たしているか
• 隣接する曲げが交わるコーナーの処理が決まっているか
• その処理が、その部品に求められる機能（強度・気密・外観）と矛盾しないか

板厚が一定か

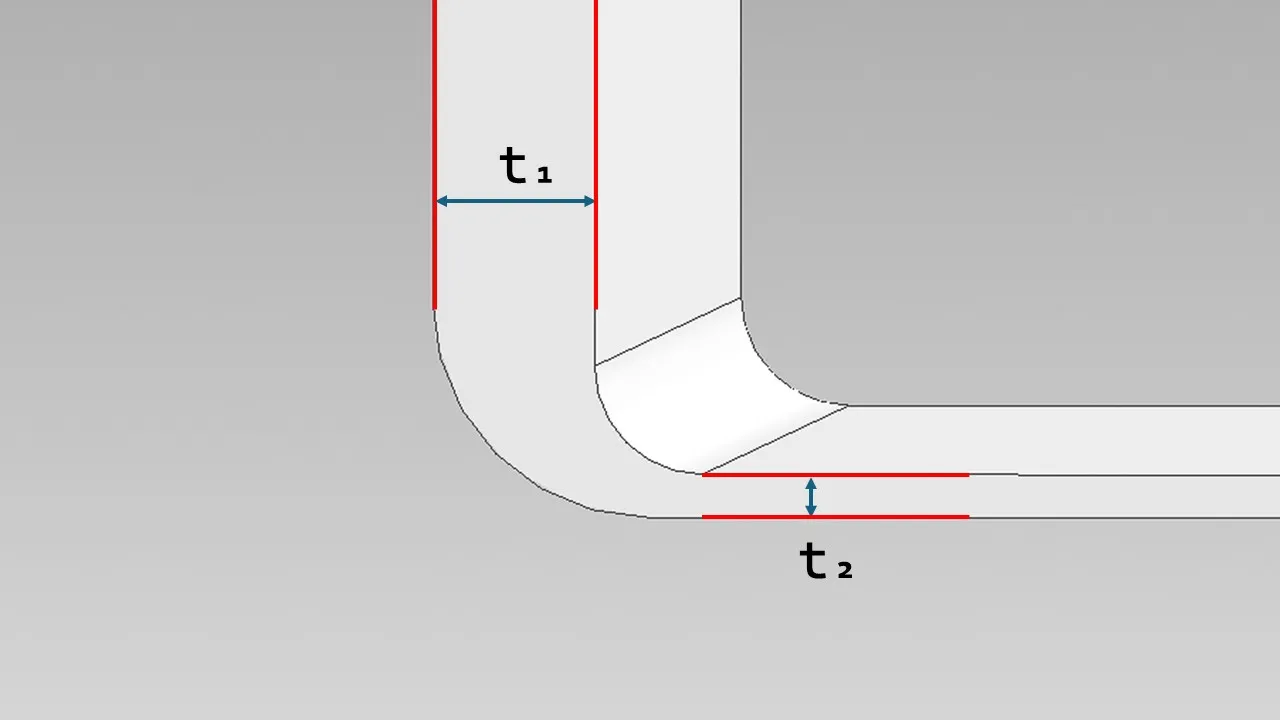

板金は1枚の板から作ります。部分的に厚みが違うモデルは、板金部品として成立しません。切削品として設計したモデルを板金に流用したときや、面を個別に編集したときに起こります。

ワークが加工機と干渉しないか

曲げは1手ずつ順番に行います。ある曲げを行う瞬間に、すでに曲げ終わった部分がどこに張り出しているかが問題になります。

• Z曲げ（段差）：段差が小さいと、ワークと上型・ダイが干渉して乗せられません
• コの字（チャンネル）：腕が高く幅が狭いと、最後の曲げで上型とワークが当たります
• 曲げていない長い辺：曲げの瞬間に、機械のベッドや周辺部に接触します

図面上では平面的に見えても、加工の途中経過では立体が機械の中で動きます。曲げ順を1手ずつ想像し、そのときワークがどこに張り出すかを確認してください。

突き当て（基準面）があるか

ワークをセットするとき、バックゲージに押し当てる基準面が必要です。曲げ線と平行な直線の端面が1つもない形状は、位置決めができません。全周が曲線や斜辺で構成された部品で起こります。

加工機の能力と材料の限界に収まっているか

曲げに必要な力は、板厚と曲げ線の長さの両方に比例します。「板厚は問題ない」「長さも問題ない」でも、掛け合わせると加工機の加圧能力を超えることがあります。

材料側にも限界があります。硬い材料や調質された材料は、曲げ部にクラックや折れが発生します。圧延方向（目）に対して直角に曲げるか平行に曲げるかでも、割れやすさが変わります。

• 板厚と曲げ線長さの組み合わせが、加工先の設備で成立するか
• 材質と板厚の組み合わせが、その曲げRで割れないか
• 割れやすい材質の場合、曲げ方向を圧延方向に対して指定する必要がないか

穴で確認すべき設計ルール

穴は「抜けるか」と「変形しないか」の2点で見ます。

抜けるか

• 穴径：板厚に対して小さすぎる穴は、パンチが折れます
• 長穴：幅が狭すぎる、あるいは長さが短すぎると、同じく成立しません

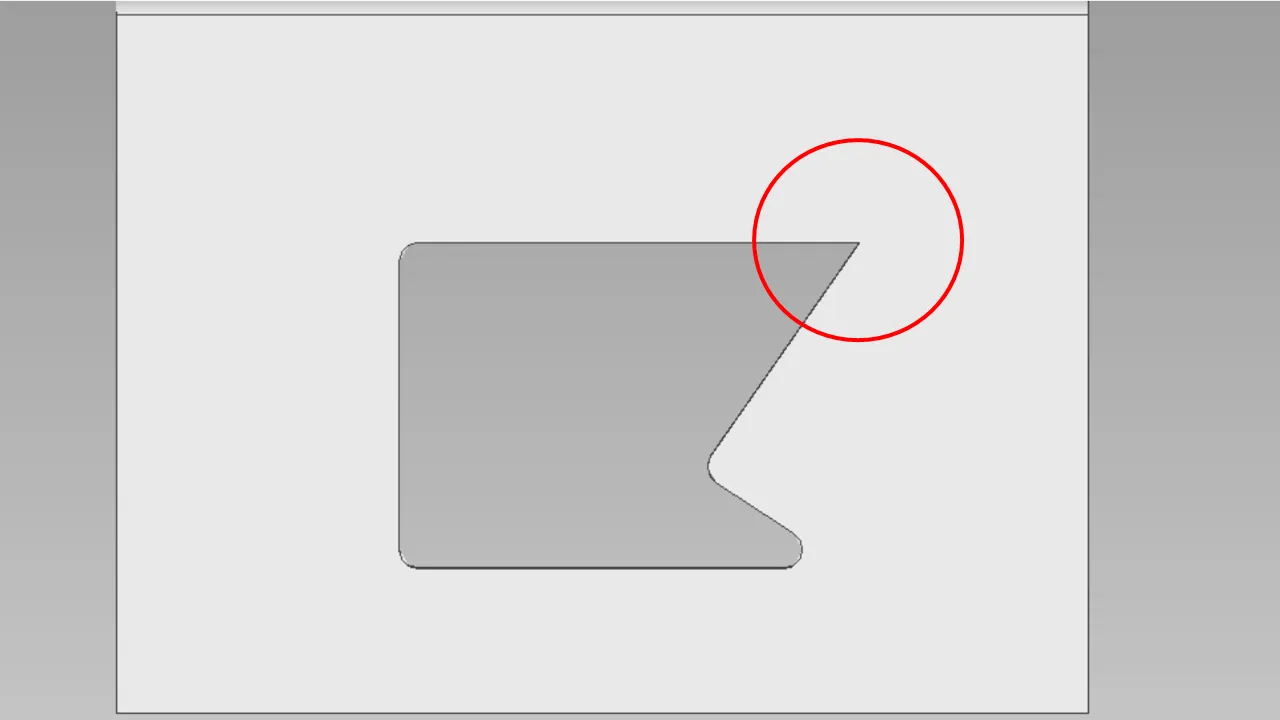

• 打ち抜き形状の角：角がピン角、または鋭角だと、タレットパンチでは抜けずレーザー加工に回ります
• 切欠き（ノッチ）：小さすぎる切欠きは型を破損させます

「作れない」だけでなく「別の工程になる」というパターンがあるのが、穴まわりの特徴です。工程が変われば、コストと納期も変わります。見積が想定と違う理由が、実は角のRだった、ということが起こります。

変形しないか

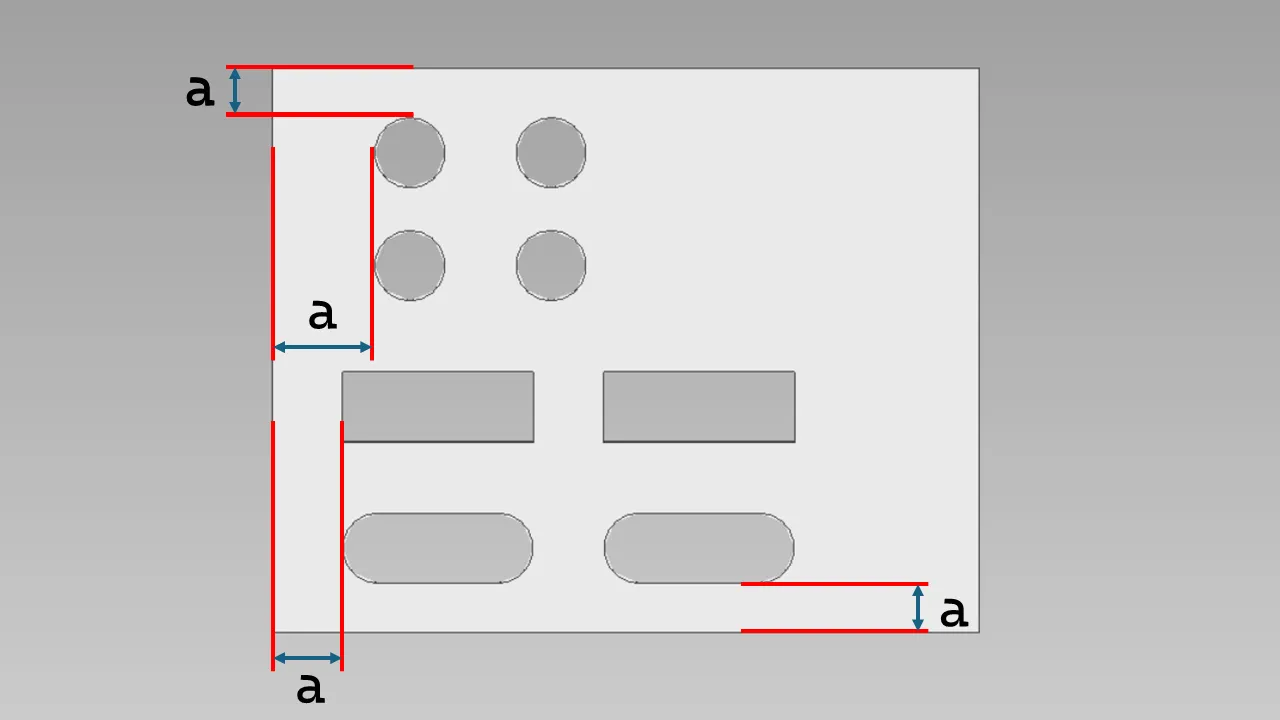

穴が端面に近い、あるいは穴同士が近いと、せん断時に材料が逃げ、穴が歪んだり、穴と穴の間が破れたりします。丸穴だけでなく、長穴や角穴でも同じことが起こります。

曲げ線に近い穴と、逃げ穴

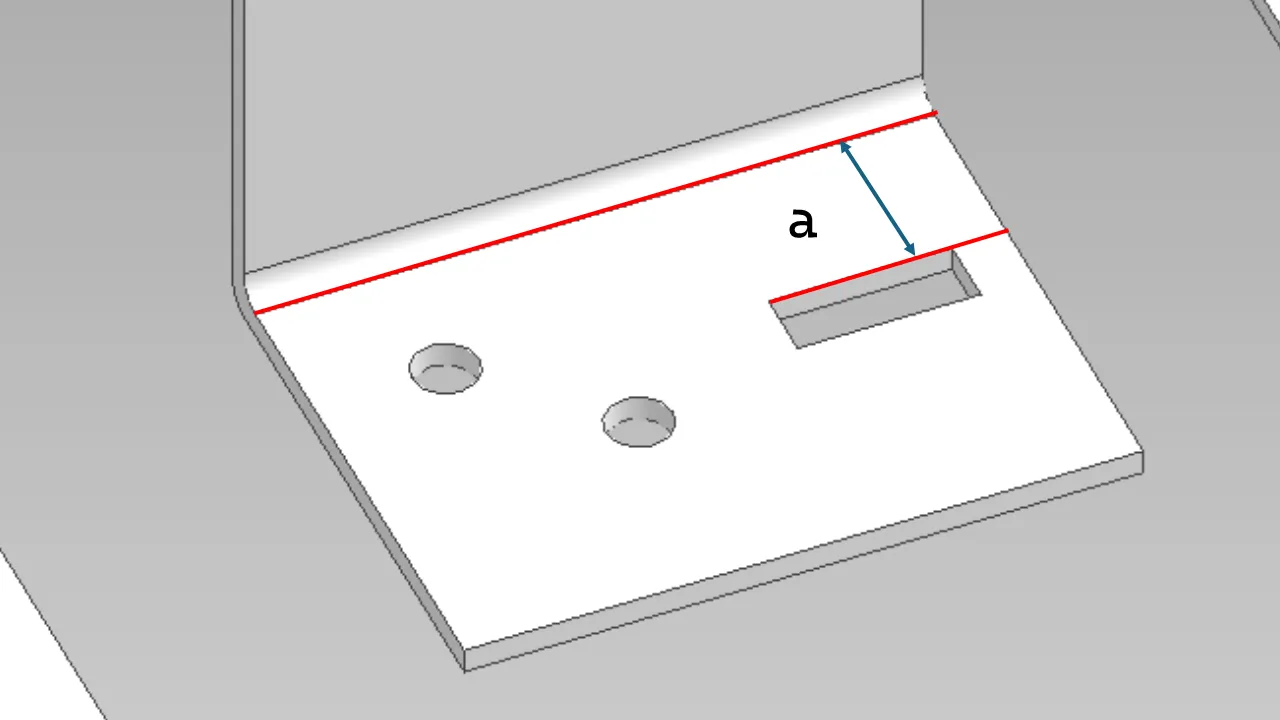

曲げのときは材料が流れるため、曲げ線に近い穴は引っ張られて楕円になります。板金で「図面どおりに作ったのに寸法が出ない」という指摘が出る、代表的な原因の一つです。

一方で、穴が曲げ線を含む形で意図的に配置されていれば、それは逃げ穴として機能し、周辺の穴の変形を抑えます。この場合、通常の「曲げ線から穴までの距離」というルールは、そのまま適用されません。

つまり、曲げ線の近くに穴があること自体がNGなのではなく、それが逃げ穴として設計されているかどうかで判定が変わります。ここは、人のレビューでも自動判定でも間違いが起きやすい箇所です。形状だけを見ても設計意図が読み取れないためです。

• 穴を配置するとき、その板が後でどう曲がるかを見ているか
• 曲げ線近傍の穴が「避けるべき穴」なのか「意図した逃げ穴」なのかが、図面やモデル上で判別できるか

タップ穴

タップは通常の穴よりも制約が厳しくなります。

• 板厚に対して、ねじが効くだけの深さがあるか（浅すぎると強度が出ません）
• 逆に深すぎて、タップが折れるリスクがないか
• タップ同士、タップと端面が近すぎないか

あわせて確認したい周辺項目

板金部品は単体で完結しないことが多く、溶接を伴う場合は別の制約が加わります。

• 同じ材質同士か：異なる材質の溶接は、融点差や金属間化合物の生成によって難易度が上がります
• 溶接に向いた材質か：熱伝導率や酸化被膜の性質によって、溶接しにくい材料があります
• 溶接線が長すぎないか：連続した長い溶接は熱歪みを生み、部品が反ります
• 溶接部の近くに穴やタップがないか：ビードと重なると、強度が落ちたり、後加工の工具が干渉したりします
• トーチが入るスペースがあるか：組み上がった状態で、溶接棒やトーチが届かない設計になっていないか

溶接の細部（のど厚、開先角度、スポットの間隔など）は、3Dモデルではなく2D図面と加工先の判断に委ねられる部分が多い領域です。3Dモデル側で見るべきものと、図面と指示で伝えるべきものを分けて管理すると、確認の抜けが減ります。

チェックリストを運用に乗せるために

チェックリストを作ること自体は難しくありません。難しいのは、形骸化させずに回し続けることです。

最初に決めるべきは、数値ではなく「どこから測るか」

たとえば、先ほどの「曲げ線に近い穴」。曲げ終端線から測るのか、曲げRの始点から測るのか、内側の平坦部から測るのかで、同じ形状でも値が変わります。「曲げ高さ」も同様に、曲げ線からなのか、内側平坦部からなのかで解釈が分かれます。

社内標準を整備すると、値そのものより先に、この起点の定義で議論が止まります。逆に言えば、起点さえ揃えてしまえば、値は加工先に確認すれば埋まります。

• 各項目に「どこから、どこまでを測るか」を図で添える
• 曲げRを距離に含めるかどうかを、項目ごとに明示する

これをやらずに数値だけを並べたリストは、人によって判定が変わり、結局使われなくなります。この記事で各項目に図を添えているのも、同じ理由からです。

加工先ごとに値が変わることを前提に持つ

1つの値に固定すると、ある加工先では過剰に厳しく、別の加工先では緩すぎることになります。項目は共通、値は加工先ごとのパラメータという構造にしておくと、発注先が増えても破綻しません。

目視チェックには限界がある

板金だけでも確認項目は数十に達します。全項目を全部品に対して人が目視するのは、現実的ではありません。実際には、経験のある設計者ほど「ここは大丈夫」と判断して飛ばします。そして、飛ばしたところで漏れます。

判定が形状と数値で書けるものは、3Dモデルから自動で判定できます。一方、設計意図や機能要件のように、形状だけからは読み取れない判断は人に残ります。先ほどの逃げ穴が、まさにその境界にある例です。この構造は設計業務の自動化全般に共通します（参考：生成AIで設計業務はどう変わる？機械設計AIの進化タイムライン）。

何を自動化し、何を人が見るか。その分担の考え方は、AI検図とは？製造業の検図を自動化し、設計ミスと検図工数を減らす仕組みで詳しく整理しています。

板金設計チェックリストに関するよくある質問

チェック項目は何個くらい持つべきですか？

数を目標にしないほうがよいと考えています。まず自社で実際に手戻りが起きた事例を棚卸しし、そこから項目を起こすと、現場で使われるリストになります。汎用のリストをそのまま導入すると、自社の加工先では不要な項目が混ざり、それが形骸化の入口になります。

具体的な閾値は何を参照すればよいですか？

加工先に確認するのが最も確実です。値は設備・金型・材質によって変わります。部品調達サービスなどが公開している加工限界のガイドラインは目安として有用ですが、それはそのサービスの設備を前提にした値である点に注意が必要です。

3D CADの機能だけで検証できませんか？

板金モードを持つ3D CADは、形状の干渉や板厚の不整合など、一部を検出できます。ただし「この加工先で作れるか」という判定は、標準機能の範囲を超えます。加工先ごとのルールを持ち込む仕組みが別途必要です。

チェックはいつ行うのが効果的ですか？

詳細設計が固まってからではなく、基本形状が決まった段階で一度入れるのが効果的です。曲げ順や逃げの位置は部品の基本形状に依存するため、後から直すと、関連部品にも影響が波及します。

自動検図を入れれば、人のチェックは不要になりますか？

なりません。形状と数値で書けるルールは自動化できますが、設計意図や機能要件は自動判定だけでは埋まりません。何を自動化し、何を人が見るかという役割分担の設計が必要です。

まとめ

板金設計のチェックリストは、加工機の制約を設計者の言葉に翻訳したものです。曲げは「機械に乗るか」、穴は「抜けるか・歪まないか」。この2つの観点を押さえておけば、個々の項目は理由から導けます。逃げは独立した論点ではなく、曲げの根元と曲げ線上の穴という、それぞれの中に現れます。

そして、具体的な閾値は加工先ごとに変わります。だからこそ、社内で標準化するときに先に決めるべきなのは値ではなく、「どこから測るか」という起点の定義です。

項目が数十に達した時点で、人が全件を目視するモデルは限界を迎えます。形状と数値で書ける判定は自動化に寄せ、人は形状だけからは読み取れない判断に時間を使う。板金設計の品質は、この分担をどう設計するかで決まります。
